LFF系列冷库专用轴流风机
咨询电话
13807084119
产品详情
LFF系列冷库专用轴流风机
LFF系列冷库专用轴流风机采用CAD计算机辅助设计，防水型专用电机。风量大、压力适中,噪声低、效率高，结构紧凑，性能稳定并能适应低温多工况变化的状况下长期使用。风叶可按用户需求采用铝合金、钢板喷塑、不锈钢、ABS等材质.广泛应用于高低温冷藏库、速冻机、冷风机、风冷式冷凝器等场合的冷却送风。
1、 概述
LFF型冷库风机主要用于冷库冻结物冷藏间，冷藏间的各类制冷空调设备通风。风机按直径分为400-800MM二十三种规格，系列风量为5500-30000M3/H，全压为200-500PA。
2、 工作条件
工作温度：-30~+40度，湿度：小于90% ，介质条件：空气（含尘量不超过100MG/M3），工作电源：三相、380V/50HZ
3、 配置
3.1、标准配置 ：叶轮 电机 机壳（风筒、电机支架） 底脚
3.2、备选件及附件（订货时注明是否购买）：减振设备 ，控制箱，网罩，对接法兰，百叶风口
4、加工工艺
4.1、风机叶轮十字架为钢板冲压成型，叶片为铝合金冲压成型，叶片与十字架铆接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。
4.2、外筒法兰为采用整体翻边旋压而成。
性能参数
|
型号 |
转速(r/min) |
风量(m3/h) |
全压(Pa) |
功率(kW) |
|
LFF-3.5-1 |
1450 |
1800 |
100 |
0.12 |
|
LFF-3.5-2 |
1450 |
2200 |
100 |
0.18 |
|
LFF-4-1 |
1450 |
3000 |
120 |
0.25 |
|
LFF-4-2 |
1450 |
4000 |
110 |
0.37 |
|
LFF-4.5-1 |
1450 |
4600 |
100 |
0.37 |
|
LFF-4.5-2 |
1450 |
5500 |
150 |
0.55 |
|
LFF-5-1 |
1450 |
6000 |
160 |
0.55 |
|
LFF-5-2 |
1450 |
8000 |
175 |
0.75 |
|
LFF-5.6-1 |
1450 |
9500 |
190 |
0.75 |
|
LFF-5.6-2 |
1450 |
11500 |
200 |
1.1 |
|
LFF-6-1 |
1450 |
10000 |
185 |
1.5 |
|
LFF-6-2 |
1450 |
12000 |
200 |
1.5 |
|
LFF-6.3-1 |
1450 |
15000 |
200 |
1.5 |
|
LFF-6.3-2 |
960 |
12000 |
100 |
1.1 |
|
LFF-7-1 |
960 |
15000 |
120 |
1.1 |
|
LFF-7-2 |
960 |
18000 |
150 |
1.5 |
|
LFF-8-1 |
960 |
20000 |
150 |
1.5 |
|
LFF-8-2 |
960 |
24000 |
200 |
2.2 |

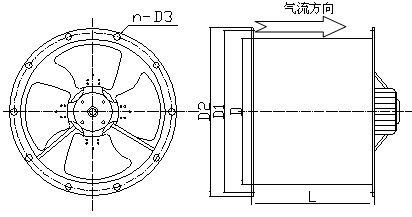

LFF外形尺寸安装表(单位:mm)
|
型号 |
D |
D1 |
D2 |
L |
n-D3 |
|
LFF-3.5 |
360 |
400 |
440 |
260 |
8-φ8.5 |
|
LFF-4 |
410 |
450 |
490 |
260 |
8-φ8.5 |
|
LFF-4.5 |
460 |
500 |
540 |
260 |
8-φ8.5 |
|
LFF-5 |
510 |
550 |
590 |
280 |
8-φ8.5 |
|
LFF-5.6 |
570 |
610 |
650 |
280 |
10-φ10.5 |
|
LFF-6 |
610 |
650 |
690 |
320 |
10-φ10.5 |
|
LFF-6.3 |
640 |
680 |
720 |
320 |
10-φ10.5 |
|
LFF-7 |
710 |
750 |
790 |
320 |
10-φ10.5 |
|
LFF-8 |
810 |
850 |
890 |
400 |
10-φ10.5 |
